科研創新，持續發展—祝賀潤德西總經理楊洪濤同志2021年參與撰寫的第二篇論文即將發表

　　科(ke)研創新是企(qi)業跨越式(shi)可持續發展的動力。一個企(qi)業要想(xiang)走得長遠(yuan)，必須與時俱進，永葆科(ke)研精神(shen)。我司總(zong)經理楊(yang)洪濤同志(zhi)就深刻實(shi)踐(jian)了這一理念。

　　經(jing)過數月查找資料、反復(fu)做(zuo)試驗驗證，今年8月初，我(wo)司楊(yang)洪濤(tao)同志參與撰寫的第二篇論文《白云母和高嶺(ling)土作聚四(si)氟(fu)乙烯潤滑脂添(tian)加劑(ji)的摩(mo)擦學性能》被《石油煉制(zhi)與化工》(ISSN 1005-2399,CN11-3399/TQ)收錄，擬于近期發(fa)表。在此(ci)對楊(yang)洪濤(tao)同志表示衷心祝賀!

　　論(lun)文主要論(lun)述(shu)的(de)(de)(de)是：將(jiang)油酸(suan)改性前后(hou)的(de)(de)(de)白云母或高嶺土(tu)微粉加(jia)(jia)入PTFE基(ji)礎脂后(hou)，均能改善潤滑(hua)(hua)脂的(de)(de)(de)減摩性能和(he)抗磨(mo)性能。其中，油酸(suan)改性白云母的(de)(de)(de)減摩性能最優(you)(you)，而油酸(suan)改性高嶺土(tu)的(de)(de)(de)抗磨(mo)性能最佳。在載流條件下，添(tian)(tian)加(jia)(jia)油酸(suan)改性高嶺土(tu)的(de)(de)(de)潤滑(hua)(hua)脂具有(you)較(jiao)好的(de)(de)(de)減摩和(he)抗磨(mo)性能，同時(shi)具有(you)最大的(de)(de)(de)接觸電阻，表明油酸(suan)改性高嶺土(tu)添(tian)(tian)加(jia)(jia)劑(ji)的(de)(de)(de)潤滑(hua)(hua)和(he)絕緣(yuan)綜(zong)合(he)性能最優(you)(you)。

　　這一科學嚴(yan)謹的(de)結論將對我(wo)們實(shi)體工(gong)廠生產更卓越品質(zhi)的(de)潤滑脂(zhi)具有十分重(zhong)要的(de)指(zhi)導意(yi)義。在生產實(shi)踐(jian)(jian)中通過經驗提出問(wen)題，于科學研(yan)究中解決問(wen)題并應(ying)用(yong)于實(shi)踐(jian)(jian)，將科學研(yan)究與實(shi)踐(jian)(jian)完美結合，這是潤德(de)西一直堅持秉承的(de)優良傳統。愿潤德(de)西未(wei)來涌現(xian)更多的(de)科研(yan)人才，為國家工(gong)業(ye)用(yong)潤滑油脂(zhi)行業(ye)的(de)轉型升級貢獻(xian)自己的(de)一份力(li)量(liang)!

　　附：論文原文

　　白云母和高嶺土作聚四氟乙烯潤滑脂添加劑的摩擦學性能

　　夏延秋1，李慶賀2，王遠慧1，馮 欣1，楊洪(hong)濤2

　　(1.華(hua)北(bei)電(dian)力(li)大學(xue)能(neng)源動力(li)與機(ji)械工程學(xue)院，北(bei)京(jing) 102206；2. 湖北(bei)潤德西科技有限公(gong)司)

　　摘 要：制備(bei)了油酸(suan)改(gai)性(xing)的白云(yun)母和高嶺(ling)土(tu)，阻率、摩(mo)擦表面形(xing)貌、摩(mo)擦磨(mo)損性(xing)能。結果表明(ming)：油酸(suan)改(gai)性(xing)白云(yun)母的減摩(mo)性(xing)能最(zui)優(you)，而油酸(suan)改(gai)性(xing)高嶺(ling)土(tu)的抗磨(mo)性(xing)能最(zui)佳;載流(liu)條件(jian)下(xia)，油酸(suan)改(gai)性(xing)高嶺(ling)土(tu)添加(jia)劑的潤(run)滑和絕緣綜(zong)合性(xing)能最(zui)優(you)，同時具有(you)最(zui)大(da)的接觸電(dian)阻。

　　關鍵詞：油酸 白云母 高嶺土 載流 潤滑

　　近年來，作為潤滑(hua)油脂(zhi)添加(jia)劑，微納(na)米硅(gui)酸鹽粉(fen)體材(cai)料受到(dao)國內外學者的(de)廣泛(fan)關(guan)注。其(qi)中(zhong)，白云母和高嶺土均主(zhu)要由Si、O和金屬元素(K、Al、Fe、Ca、Mg等)結合構成，其(qi)片層(ceng)狀(zhuang)(zhuang)結構類似于石墨(mo)、二硫化鉬等[1]。由于層(ceng)狀(zhuang)(zhuang)礦物(wu)(wu)硅(gui)酸鹽的(de)層(ceng)間作用力(li)主(zhu)要為弱范德華力(li)，硅(gui)酸鹽粉(fen)體在受到(dao)擠壓(ya)、剪切力(li)時(shi)易發生層(ceng)間滑(hua)動，從而表現出良(liang)好的(de)減摩(mo)性(xing)能、穩定的(de)理化性(xing)能和良(liang)好的(de)絕緣性(xing)能;同時(shi)，層(ceng)狀(zhuang)(zhuang)礦物(wu)(wu)硅(gui)酸鹽來源廣泛(fan)、價格低廉(lian)、無污染(ran)，因而被廣泛(fan)用作潤滑(hua)油脂(zhi)添加(jia)劑[2-3]。

　　袁科等[4]用(yong)白云母作(zuo)(zuo)礦(kuang)物潤(run)(run)滑油(you)(you)添(tian)加(jia)劑(ji)，提(ti)(ti)高(gao)了(le)其(qi)潤(run)(run)滑性(xing)(xing)能(neng);高(gao)傳(chuan)平(ping)等[5]用(yong)油(you)(you)酸改性(xing)(xing)高(gao)嶺土(tu)為潤(run)(run)滑油(you)(you)添(tian)加(jia)劑(ji)，明顯(xian)改善了(le)40 發(fa)(fa)動機油(you)(you)的(de)(de)摩(mo)擦(ca)學(xue)性(xing)(xing)能(neng);鄭(zheng)威等[6]發(fa)(fa)現(xian)，經200 ℃熱處(chu)理的(de)(de)蛇紋石可明顯(xian)提(ti)(ti)高(gao)潤(run)(run)滑油(you)(you)性(xing)(xing)能(neng)，且會在摩(mo)擦(ca)表面形成一層修復(fu)保護膜。杜鵬(peng)飛(fei)等[7]以(yi)油(you)(you)酸改性(xing)(xing)的(de)(de)白云母作(zuo)(zuo)為鋰基(ji)(ji)潤(run)(run)滑脂添(tian)加(jia)劑(ji)，顯(xian)著提(ti)(ti)高(gao)了(le)其(qi)減(jian)磨(mo)(mo)抗磨(mo)(mo)性(xing)(xing)能(neng);顧傳(chuan)錦[8]以(yi)納(na)米(mi)高(gao)嶺土(tu)作(zuo)(zuo)為聚四氟乙烯(PTFE)的(de)(de)增強(qiang)填料，使(shi)基(ji)(ji)體抗磨(mo)(mo)性(xing)(xing)能(neng)得到大幅提(ti)(ti)高(gao);夏延(yan)秋(qiu)等[9-10]發(fa)(fa)現(xian)，將(jiang)硬相蛇紋石微(wei)粉和軟(ruan)相納(na)米(mi)金屬粉體復(fu)合(he)，并用(yong)作(zuo)(zuo)復(fu)合(he)鋰基(ji)(ji)潤(run)(run)滑脂的(de)(de)添(tian)加(jia)劑(ji)，可改善其(qi)減(jian)摩(mo)和抗磨(mo)(mo)性(xing)(xing)能(neng);進一步考(kao)察發(fa)(fa)現(xian)，用(yong)無(wu)機改性(xing)(xing)蒙脫石為添(tian)加(jia)劑(ji)制備絕(jue)緣(yuan)脂，不但具有(you)良好的(de)(de)絕(jue)緣(yuan)性(xing)(xing)能(neng)，而(er)且提(ti)(ti)高(gao)了(le)潤(run)(run)滑脂的(de)(de)減(jian)摩(mo)和抗磨(mo)(mo)性(xing)(xing)能(neng)。

　　目前很(hen)多應用研究(jiu)表明(ming)層狀(zhuang)硅酸鹽微粉作(zuo)為(wei)潤滑油脂(zhi)(zhi)添加(jia)劑(ji)具有較(jiao)好的(de)減磨抗磨性能(neng)(neng)，但利用層狀(zhuang)硅酸鹽微粉優(you)異絕(jue)緣性能(neng)(neng)應用于(yu)絕(jue)緣潤滑脂(zhi)(zhi)制備的(de)研究(jiu)還不多見。本文選擇以2種常(chang)見的(de)硅酸鹽礦(kuang)物粉體：白云母(mu)、高嶺土為(wei)研究(jiu)對象，考察其(qi)作(zuo)為(wei)PTFE基礎脂(zhi)(zhi)添加(jia)劑(ji)在非載(zai)流(liu)和載(zai)流(liu)條件下的(de)摩(mo)擦(ca)學性能(neng)(neng)，利用掃(sao)描電鏡觀察摩(mo)擦(ca)表面形貌，對其(qi)潤滑機理(li)進(jin)行(xing)了(le)闡述，并通過體積電阻率測定儀對絕(jue)緣性能(neng)(neng)進(jin)行(xing)了(le)分析。

　　1 實 驗

　　1.1 試驗原料

　　20號變壓器(qi)油(you)，由(you)(you)昆(kun)侖潤滑(hua)油(you)公(gong)(gong)(gong)司(si)提(ti)供(gong)，其性能參數見表(biao)1;聚四氟乙烯(PTFE)，密度2.2 g/cm3,粒徑約4 μm;白云母(mu)微粉，由(you)(you)滁州格銳礦(kuang)業有(you)限(xian)公(gong)(gong)(gong)司(si)提(ti)供(gong);高嶺土(tu)微粉，由(you)(you)廣(guang)東(dong)茂(mao)名銀(yin)華高嶺土(tu)有(you)限(xian)公(gong)(gong)(gong)司(si)提(ti)供(gong)。油(you)酸，分析純(chun)，購自(zi)西隴(long)化工試劑有(you)限(xian)公(gong)(gong)(gong)司(si);無水乙醇(chun)，分析純(chun)，購自(zi)天津大茂(mao)化學試劑廠;石油(you)醚，分析純(chun)，購自(zi)天津歐博凱(kai)化工有(you)限(xian)公(gong)(gong)(gong)司(si)。

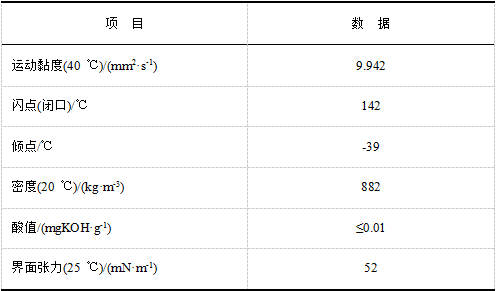

　　表1 20號變壓器油的性能參數

　　1.2 白云母和高嶺土的改性方法

　　稱(cheng)量(liang)(liang)一定(ding)量(liang)(liang)硅(gui)酸(suan)(suan)鹽粉體(ti)于研缽(bo)之中，并(bing)加入粉體(ti)質量(liang)(liang)分數5%的(de)油(you)(you)酸(suan)(suan)，以無水(shui)乙(yi)醇作助磨(mo)劑(加入量(liang)(liang)以剛好浸沒粉體(ti)為標(biao)準)，室溫下(xia)研磨(mo)2 h。然后使(shi)用無水(shui)乙(yi)醇抽濾洗滌2-3遍，在烘干箱中80 ℃保溫6 h，冷(leng)卻至室溫得(de)經油(you)(you)酸(suan)(suan)改性的(de)硅(gui)酸(suan)(suan)鹽粉體(ti)[7]。其分別簡記為：MC(白(bai)云母(mu))、OA-MC(油(you)(you)酸(suan)(suan)改性白(bai)云母(mu))、KA(高嶺(ling)(ling)土)、OA-KA(油(you)(you)酸(suan)(suan)改性高嶺(ling)(ling)土)。

　　1.3 潤滑脂的制備

　　以20號變壓器(qi)油為(wei)(wei)基礎油，聚四氟(fu)乙烯為(wei)(wei)稠化劑，將添(tian)加劑(MC、OA-MC、KA或OA-KA)粉末分別按質量分數為(wei)(wei)0.5%、1.0%、1.5%、2.0%加入到PTFE潤(run)滑脂中，并(bing)加入少量石油醚作為(wei)(wei)分散(san)劑，加熱至80 ℃并(bing)保溫30 min至石油醚揮(hui)發完全，使用三輥研磨機(ji)將制備潤(run)滑脂研磨三遍，得到實(shi)驗用潤(run)滑脂樣品。

　　1.4 摩擦磨損實驗

　　采用摩擦(ca)(ca)磨(mo)損(sun)試(shi)驗(yan)考(kao)察添加不同(tong)硅酸鹽微粉潤滑(hua)脂(zhi)在鋼(gang)/鋼(gang)摩擦(ca)(ca)副條件下的(de)摩擦(ca)(ca)學(xue)性(xing)能。該(gai)試(shi)驗(yan)在中(zhong)國科學(xue)院蘭州物理化學(xue)研究所固體潤滑(hua)國家重(zhong)點實驗(yan)室研制的(de)MFT-R4000高速(su)往(wang)復摩擦(ca)(ca)磨(mo)損(sun)試(shi)驗(yan)機上進(jin)行。摩擦(ca)(ca)副為(wei)鋼(gang)球和鋼(gang)盤，材質均為(wei)GCr15鋼(gang);鋼(gang)球直徑(jing)為(wei)5 mm，硬(ying)度(du)為(wei)710 HV;鋼(gang)盤直徑(jing)為(wei)24 mm，厚度(du)為(wei)7.8 mm，硬(ying)度(du)600 HV。試(shi)驗(yan)條件：室溫、頻率5 Hz、時間(jian)30 min，載荷(he)分別為(wei)25、50、100、150 N。

　　采用載(zai)流摩(mo)擦磨(mo)損試(shi)驗(yan)考察(cha)添(tian)加不同硅酸鹽微(wei)粉潤(run)滑脂在特殊電(dian)接觸條件下(xia)的減磨(mo)抗磨(mo)和(he)(he)絕緣性能。載(zai)流實驗(yan)在中國科學(xue)院蘭州物(wu)理(li)化學(xue)研(yan)究所固體潤(run)滑國家重點實驗(yan)室(shi)研(yan)制的MFT-R4000載(zai)流往(wang)復摩(mo)擦磨(mo)損試(shi)驗(yan)機上進行(xing)。載(zai)流摩(mo)擦試(shi)驗(yan)摩(mo)擦副為(wei)銅(tong)球和(he)(he)銅(tong)塊，銅(tong)球材(cai)質(zhi)為(wei)CuZn40銅(tong)，直徑(jing)為(wei)5 mm，硬度(du)為(wei)180 HV;銅(tong)塊材(cai)質(zhi)為(wei)CuSn6銅(tong)，硬度(du)120 HV;試(shi)驗(yan)條件：室(shi)溫、電(dian)壓1.0 V、載(zai)荷15 N、頻率2 Hz、時間(jian)30 min。

　　試驗開始前將所用試塊經拋(pao)光(guang)機打磨至鏡面，然后用石油醚將球塊超聲清洗15 min，將約0.3 g潤滑脂涂抹于摩擦(ca)副的接觸處，摩擦(ca)因(yin)數由計算機自動記(ji)錄，磨痕寬度使用光(guang)學顯微鏡測量，每組(zu)實驗重復進行(xing)3次，取平均值。

　　用(yong)德國卡爾蔡(cai)司(si)公司(si)生產(chan)(chan)的ZEISS-EVO-18型(xing)掃描電子顯微鏡觀察潤(run)(run)滑脂(zhi)樣品及(ji)試塊(kuai)磨損表(biao)面形貌。用(yong)廈門天(tian)機(ji)自動化有(you)限公司(si)生產(chan)(chan)的MS-10型(xing)四球摩擦(ca)試驗機(ji)測(ce)試潤(run)(run)滑脂(zhi)的極壓性能。用(yong)北京冠測(ce)精電儀(yi)器有(you)限公司(si)生產(chan)(chan)的GEST-121型(xing)體(ti)積(ji)電阻率測(ce)定儀(yi)測(ce)試潤(run)(run)滑脂(zhi)的體(ti)積(ji)電阻率。

　　2 結果與討論

　　2.1 白云母和高嶺土粉體的表征

　　2.1.1 改性前后白云母和高嶺土的分子結構

　　圖(tu)1分別為(wei)油酸改性(xing)(xing)前后白云(yun)母和高嶺土的(de)分子結構圖(tu)。油酸對硅酸鹽(yan)(yan)粒子的(de)改性(xing)(xing)機制如圖(tu)2所示(shi)：硅酸鹽(yan)(yan)微(wei)粉(fen)表面活(huo)性(xing)(xing)羥基與油酸羧基發生酯化(hua)反應，它們之間(jian)通過(guo)化(hua)學鍵合而不是簡單地(di)物理吸附，將(jiang)油酸分子的(de)長碳鏈枝(zhi)接(jie)于硅酸鹽(yan)(yan)粉(fen)體顆(ke)粒表面，對硅酸鹽(yan)(yan)微(wei)粒起到(dao)了包(bao)覆效果，減弱了粉(fen)體間(jian)的(de)團(tuan)聚，使之分散均勻。

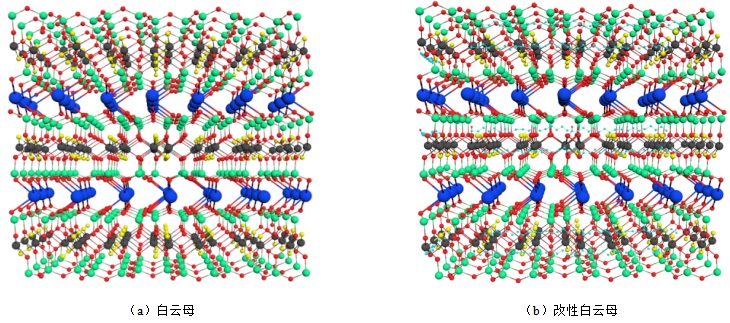

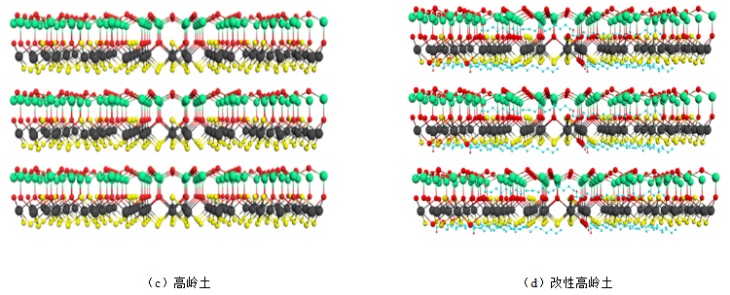

　　圖1 油酸改性前后白云母和高嶺土分子結構圖

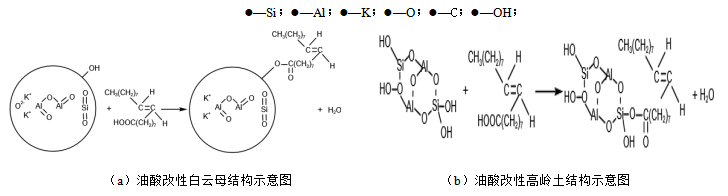

　　圖2 油酸改性白云母和高嶺土結構示意圖

　　2.1.2 紅外表征

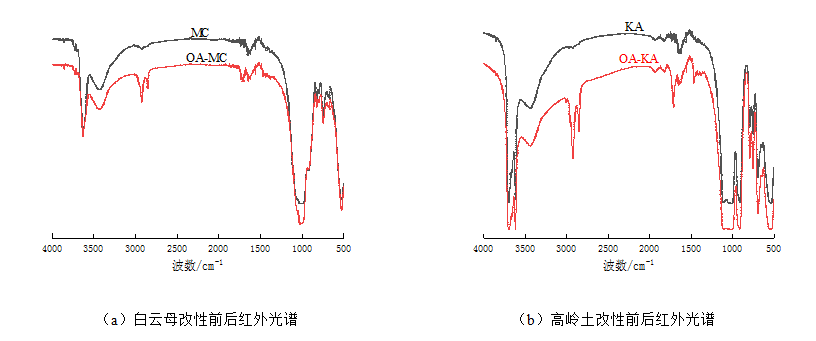

　　圖3為白(bai)云母和(he)(he)高(gao)嶺土粉(fen)體改性前后(hou)紅外光譜(pu)。由圖3可知，在2925 cm-1和(he)(he)2854 cm-1處出現了油酸(suan)(suan)—CH2—和(he)(he)—CH3伸縮(suo)振動峰[7]，1709 cm-1處出現油酸(suan)(suan)的基團特征振動峰[11-12]，說(shuo)明油酸(suan)(suan)已(yi)成功包覆到(dao)白(bai)云母和(he)(he)高(gao)嶺土粉(fen)體表面(mian)。

　　圖3 白云母和高嶺土改性前后紅外光譜

　　2.1.3 熱重分析

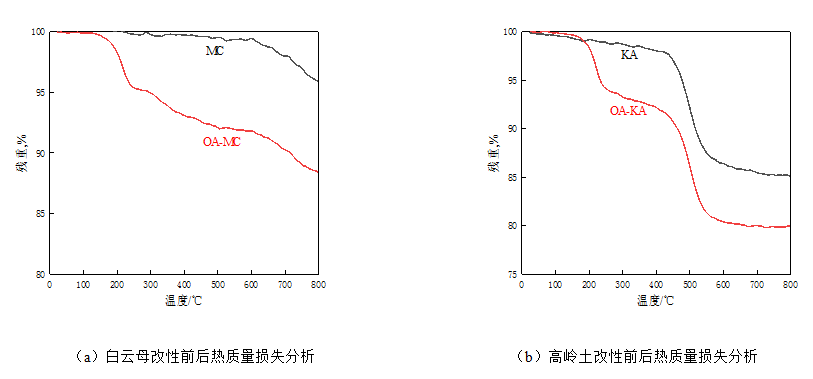

　　圖4為(wei)(wei)改(gai)(gai)性(xing)(xing)前(qian)后白云母(mu)和(he)改(gai)(gai)性(xing)(xing)前(qian)后高(gao)(gao)嶺(ling)土(tu)(tu)的(de)熱重分(fen)(fen)析結(jie)(jie)果(guo)。由圖4(a)可(ke)知(zhi)(zhi)：未改(gai)(gai)性(xing)(xing)白云母(mu)存(cun)(cun)(cun)在(zai)(zai)(zai)(zai)2個質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)階(jie)(jie)(jie)段(duan)(duan)，第(di)一(yi)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)200~627 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)較(jiao)小，僅1.19%;主(zhu)要(yao)為(wei)(wei)層(ceng)(ceng)間(jian)(jian)吸(xi)(xi)附水(shui)脫(tuo)除(chu);第(di)二(er)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)627~800 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)有(you)所增(zeng)大，達(da)3.48%，主(zhu)要(yao)為(wei)(wei)層(ceng)(ceng)間(jian)(jian)羥基(ji)(ji)脫(tuo)除(chu)[13]。油酸改(gai)(gai)性(xing)(xing)白云母(mu)存(cun)(cun)(cun)在(zai)(zai)(zai)(zai)3個質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)階(jie)(jie)(jie)段(duan)(duan)，第(di)一(yi)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)150~300 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)量(liang)(liang)達(da)到5.07%，主(zhu)要(yao)為(wei)(wei)表面(mian)(mian)改(gai)(gai)性(xing)(xing)物和(he)吸(xi)(xi)附水(shui)脫(tuo)除(chu);第(di)二(er)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)300~600 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)約3.29%，主(zhu)要(yao)為(wei)(wei)脫(tuo)去(qu)層(ceng)(ceng)間(jian)(jian)水(shui);第(di)三階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)600~800 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)為(wei)(wei)3.85%，主(zhu)要(yao)為(wei)(wei)表面(mian)(mian)改(gai)(gai)性(xing)(xing)劑的(de)分(fen)(fen)解[14]。由圖4(b)可(ke)知(zhi)(zhi)：未改(gai)(gai)性(xing)(xing)高(gao)(gao)嶺(ling)土(tu)(tu)存(cun)(cun)(cun)在(zai)(zai)(zai)(zai)3個質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)階(jie)(jie)(jie)段(duan)(duan)，第(di)一(yi)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)24~400 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)僅2.91%，主(zhu)要(yao)是吸(xi)(xi)附水(shui)的(de)蒸(zheng)發;第(di)二(er)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)400~580 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)急劇(ju)增(zeng)大，達(da)10.54%，主(zhu)要(yao)為(wei)(wei)高(gao)(gao)嶺(ling)土(tu)(tu)受熱發生(sheng)非晶相(xiang)轉變而快速(su)失(shi)(shi)(shi)(shi)去(qu)結(jie)(jie)構(gou)水(shui);第(di)三階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)580~800 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)為(wei)(wei)1.91%，主(zhu)要(yao)為(wei)(wei)殘余結(jie)(jie)構(gou)水(shui)的(de)脫(tuo)除(chu)[15]。改(gai)(gai)性(xing)(xing)高(gao)(gao)嶺(ling)土(tu)(tu)存(cun)(cun)(cun)在(zai)(zai)(zai)(zai)3個質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)階(jie)(jie)(jie)段(duan)(duan)，第(di)一(yi)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)100~220 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)量(liang)(liang)達(da)5.04%，主(zhu)要(yao)為(wei)(wei)表面(mian)(mian)改(gai)(gai)性(xing)(xing)物和(he)吸(xi)(xi)附水(shui)脫(tuo)除(chu)；第(di)二(er)階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)220~410 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)為(wei)(wei)2.88%，主(zhu)要(yao)為(wei)(wei)自由水(shui)和(he)雜質(zhi)(zhi)(zhi)的(de)灼燒損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi);第(di)三階(jie)(jie)(jie)段(duan)(duan)在(zai)(zai)(zai)(zai)410~800 ℃，質(zhi)(zhi)(zhi)量(liang)(liang)損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)達(da)13.3%，主(zhu)要(yao)為(wei)(wei)高(gao)(gao)嶺(ling)土(tu)(tu)脫(tuo)羥基(ji)(ji)失(shi)(shi)(shi)(shi)水(shui)和(he)表面(mian)(mian)改(gai)(gai)性(xing)(xing)劑的(de)分(fen)(fen)解損(sun)(sun)(sun)(sun)(sun)(sun)失(shi)(shi)(shi)(shi)[16]。

　　圖4 白云母和高嶺土改性前后熱質量損失分析

　　2.2 潤滑脂理化性能

　　2.2.1 潤滑脂的基本理化性能

　　分(fen)(fen)別將添(tian)加(jia)(jia)質(zhi)量分(fen)(fen)數1%改性前(qian)后白云母或高(gao)嶺土(tu)的(de)聚(ju)四(si)氟(fu)乙烯潤(run)滑(hua)脂(zhi)(zhi)分(fen)(fen)別命名(ming)為1% MC脂(zhi)(zhi)、1%OA-MC脂(zhi)(zhi)、1%KA脂(zhi)(zhi)、1%OA-KA脂(zhi)(zhi)，將未(wei)添(tian)加(jia)(jia)白云母和(he)高(gao)嶺土(tu)的(de)聚(ju)四(si)氟(fu)乙烯潤(run)滑(hua)脂(zhi)(zhi)命名(ming)為基(ji)礎脂(zhi)(zhi)，測定其基(ji)本(ben)理化性能(neng)，結(jie)果見(jian)表2。由表2可以看出，加(jia)(jia)入(ru)不(bu)同硅酸(suan)(suan)鹽(yan)添(tian)加(jia)(jia)劑后，聚(ju)四(si)氟(fu)乙烯潤(run)滑(hua)脂(zhi)(zhi)的(de)錐入(ru)度減小，而滴點和(he)抗腐(fu)蝕性變化不(bu)大，說明(ming)(ming)硅酸(suan)(suan)鹽(yan)粉體的(de)加(jia)(jia)入(ru)可使潤(run)滑(hua)脂(zhi)(zhi)稠度有所增大;此外(wai)，添(tian)加(jia)(jia)質(zhi)量分(fen)(fen)數1%油酸(suan)(suan)改性高(gao)嶺土(tu)的(de)潤(run)滑(hua)脂(zhi)(zhi)，其燒結(jie)負荷明(ming)(ming)顯大幅提(ti)高(gao)，達4900 N。這說明(ming)(ming)添(tian)加(jia)(jia)OA-KA可以顯著提(ti)高(gao)聚(ju)四(si)氟(fu)乙烯潤(run)滑(hua)脂(zhi)(zhi)的(de)極壓性能(neng)。

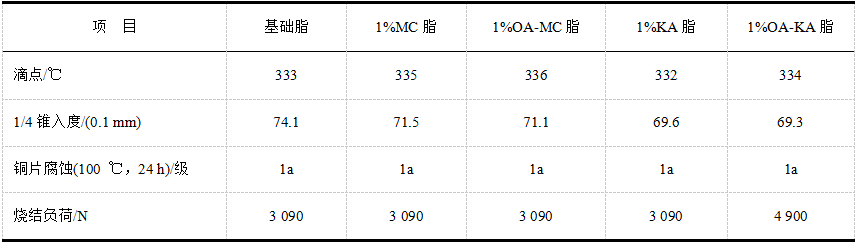

　　表2 添加劑對潤滑脂理化性能影響

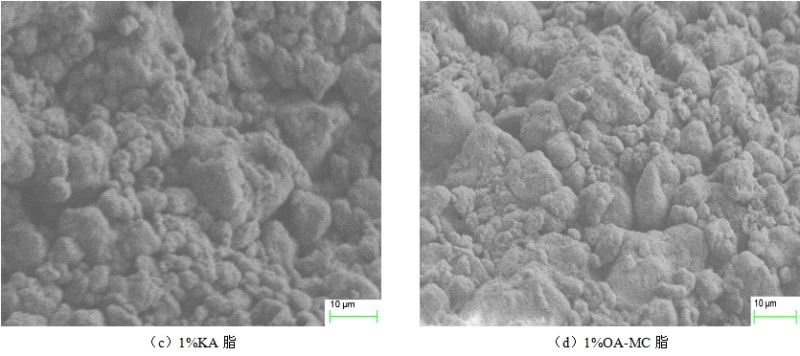

　　圖(tu)5為5種潤(run)(run)滑(hua)(hua)脂的(de)(de)(de)掃描(miao)電鏡圖(tu)。由圖(tu)5可(ke)知，采用浸泡法去除基(ji)礎油后，在(zai)掃描(miao)電鏡下觀察到PTFE基(ji)礎脂主要是近球(qiu)狀的(de)(de)(de)聚四氟乙烯稠化(hua)(hua)劑分子，表現為較為致密(mi)的(de)(de)(de)網(wang)狀結構，由于稠化(hua)(hua)劑性質(zhi)和(he)結構對潤(run)(run)滑(hua)(hua)脂的(de)(de)(de)理化(hua)(hua)性能(neng)有重要影響(xiang)，僅以PTFE基(ji)礎脂就表現出(chu)較好(hao)(hao)的(de)(de)(de)耐熱(re)性能(neng);添加硅酸(suan)鹽微粉的(de)(de)(de)潤(run)(run)滑(hua)(hua)脂通過分子間氫鍵使潤(run)(run)滑(hua)(hua)脂骨架更為致密(mi)，整體結構表現出(chu)更好(hao)(hao)的(de)(de)(de)關聯性，因(yin)而使潤(run)(run)滑(hua)(hua)脂的(de)(de)(de)綜合(he)性能(neng)進一(yi)步提高(gao)[19]。

　　2.2.2 潤滑脂的體積電阻率

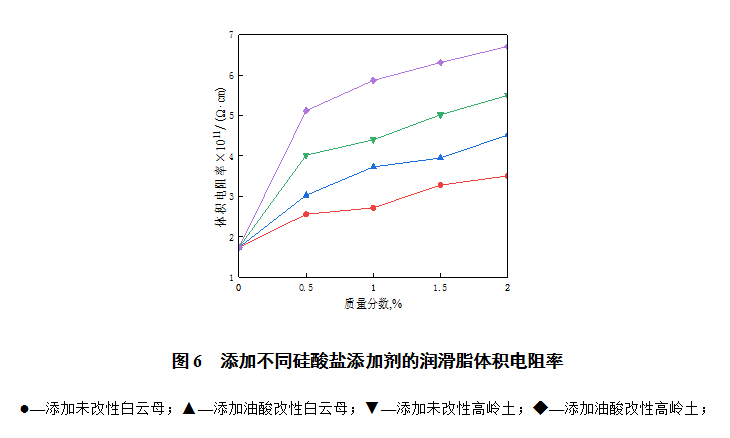

　　圖6為添(tian)(tian)加(jia)(jia)(jia)不(bu)同質量分數硅酸(suan)鹽(yan)粉體(ti)添(tian)(tian)加(jia)(jia)(jia)劑潤滑(hua)脂(zhi)(zhi)的體(ti)積(ji)電(dian)阻率(lv)。由圖6可以看(kan)出：隨(sui)著添(tian)(tian)加(jia)(jia)(jia)劑含量的增加(jia)(jia)(jia)，4種潤滑(hua)脂(zhi)(zhi)體(ti)積(ji)電(dian)阻率(lv)均不(bu)斷(duan)增大(da);其中，添(tian)(tian)加(jia)(jia)(jia)改性(xing)(xing)(xing)高嶺土潤滑(hua)脂(zhi)(zhi)的體(ti)積(ji)電(dian)阻率(lv)提升(sheng)幅度(du)最(zui)大(da)，而(er)添(tian)(tian)加(jia)(jia)(jia)未(wei)改性(xing)(xing)(xing)白(bai)云(yun)母(mu)潤滑(hua)脂(zhi)(zhi)體(ti)積(ji)電(dian)阻率(lv)提升(sheng)幅度(du)最(zui)小，說明油酸(suan)改性(xing)(xing)(xing)高嶺土的絕緣(yuan)性(xing)(xing)(xing)能最(zui)好。

　　2.3 非載流摩擦磨損試驗

　　圖(tu)7為(wei)載荷(he)50 N、頻率(lv)5 Hz、不同(tong)(tong)硅(gui)酸(suan)(suan)鹽(yan)含(han)量(liang)下潤(run)(run)(run)滑(hua)(hua)(hua)脂的(de)(de)(de)(de)(de)摩(mo)(mo)擦(ca)因數(shu)和摩(mo)(mo)擦(ca)表面(mian)(mian)的(de)(de)(de)(de)(de)磨(mo)痕(hen)寬度。由(you)(you)圖(tu)7(a)可(ke)以(yi)看(kan)出(chu)：隨著硅(gui)酸(suan)(suan)鹽(yan)添(tian)(tian)(tian)加(jia)(jia)劑含(han)量(liang)的(de)(de)(de)(de)(de)增(zeng)(zeng)加(jia)(jia)，不同(tong)(tong)潤(run)(run)(run)滑(hua)(hua)(hua)脂的(de)(de)(de)(de)(de)摩(mo)(mo)擦(ca)因數(shu)均呈現先減(jian)小后增(zeng)(zeng)大(da)的(de)(de)(de)(de)(de)趨勢(shi);當(dang)硅(gui)酸(suan)(suan)鹽(yan)添(tian)(tian)(tian)加(jia)(jia)劑質(zhi)量(liang)分數(shu)為(wei)1%時(shi)，潤(run)(run)(run)滑(hua)(hua)(hua)脂的(de)(de)(de)(de)(de)摩(mo)(mo)擦(ca)因數(shu)最小、減(jian)摩(mo)(mo)性能(neng)最好(hao)。這主要(yao)是由(you)(you)于硅(gui)酸(suan)(suan)鹽(yan)微(wei)粉(fen)層狀結構使(shi)其具有良好(hao)的(de)(de)(de)(de)(de)減(jian)摩(mo)(mo)結構優勢(shi)，同(tong)(tong)時(shi)尺寸效(xiao)應的(de)(de)(de)(de)(de)存(cun)在(zai)使(shi)其能(neng)夠吸附填充在(zai)摩(mo)(mo)擦(ca)表面(mian)(mian)，當(dang)添(tian)(tian)(tian)加(jia)(jia)量(liang)較少時(shi)，吸附填充于摩(mo)(mo)擦(ca)副接(jie)觸(chu)區域顆粒(li)較少，無法(fa)形(xing)(xing)成(cheng)完(wan)整的(de)(de)(de)(de)(de)潤(run)(run)(run)滑(hua)(hua)(hua)膜，邊(bian)界(jie)摩(mo)(mo)擦(ca)仍然(ran)存(cun)在(zai);隨著添(tian)(tian)(tian)加(jia)(jia)劑含(han)量(liang)的(de)(de)(de)(de)(de)繼(ji)續(xu)增(zeng)(zeng)加(jia)(jia)，越來越多的(de)(de)(de)(de)(de)硅(gui)酸(suan)(suan)鹽(yan)微(wei)粉(fen)填充吸附在(zai)摩(mo)(mo)擦(ca)接(jie)觸(chu)區域，形(xing)(xing)成(cheng)完(wan)整的(de)(de)(de)(de)(de)潤(run)(run)(run)滑(hua)(hua)(hua)保(bao)護膜，避(bi)免(mian)摩(mo)(mo)擦(ca)副發(fa)生(sheng)直接(jie)接(jie)觸(chu)進而(er)減(jian)小摩(mo)(mo)擦(ca);繼(ji)續(xu)增(zeng)(zeng)大(da)潤(run)(run)(run)滑(hua)(hua)(hua)脂中添(tian)(tian)(tian)加(jia)(jia)劑含(han)量(liang)，此(ci)時(shi)摩(mo)(mo)擦(ca)表面(mian)(mian)顆粒(li)吸附過(guo)多，甚至冗集，破壞已經(jing)形(xing)(xing)成(cheng)的(de)(de)(de)(de)(de)潤(run)(run)(run)滑(hua)(hua)(hua)保(bao)護膜，使(shi)磨(mo)損(sun)加(jia)(jia)劇。

　　另(ling)外，還可看出(chu)：添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)改(gai)(gai)性(xing)前后(hou)白(bai)云母潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)的(de)摩擦因數均低(di)(di)于添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)改(gai)(gai)性(xing)前后(hou)高(gao)嶺(ling)土(tu)(tu)的(de)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)，而(er)(er)且添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)改(gai)(gai)性(xing)白(bai)云母潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)的(de)摩擦因數顯(xian)著低(di)(di)于添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)改(gai)(gai)性(xing)高(gao)嶺(ling)土(tu)(tu)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi);同時，添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)油(you)(you)酸(suan)改(gai)(gai)性(xing)硅(gui)酸(suan)鹽添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)劑(ji)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)的(de)摩擦因數均明(ming)(ming)顯(xian)低(di)(di)于添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)未改(gai)(gai)性(xing)硅(gui)酸(suan)鹽的(de)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)。由(you)圖7(b)可知，添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)油(you)(you)酸(suan)改(gai)(gai)性(xing)前后(hou)高(gao)嶺(ling)土(tu)(tu)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)的(de)磨痕寬度明(ming)(ming)顯(xian)小于添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)油(you)(you)酸(suan)改(gai)(gai)性(xing)前后(hou)白(bai)云母的(de)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)，說明(ming)(ming)添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)高(gao)嶺(ling)土(tu)(tu)的(de)潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)具有優良的(de)抗磨性(xing)能(neng)(neng)，而(er)(er)添(tian)(tian)(tian)(tian)(tian)加(jia)(jia)(jia)白(bai)云母潤(run)(run)滑(hua)(hua)(hua)脂(zhi)(zhi)(zhi)的(de)抗磨性(xing)能(neng)(neng)相對較(jiao)差(cha)。

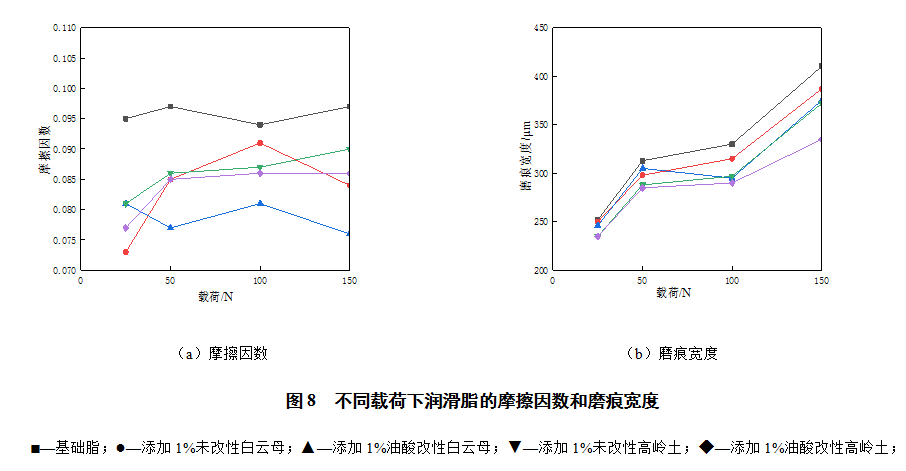

　　圖(tu)8為不(bu)同載(zai)荷下(xia)(xia)添(tian)(tian)加(jia)(jia)質量分(fen)數(shu)1%硅酸鹽添(tian)(tian)加(jia)(jia)劑(ji)潤滑脂(zhi)(zhi)的摩(mo)擦因數(shu)和摩(mo)擦表(biao)面(mian)的磨(mo)(mo)痕(hen)寬(kuan)度(du)。由圖(tu)8(a)可看出，不(bu)同載(zai)荷下(xia)(xia)，添(tian)(tian)加(jia)(jia)改性(xing)(xing)前后白(bai)云母或高嶺土添(tian)(tian)加(jia)(jia)劑(ji)潤滑脂(zhi)(zhi)的摩(mo)擦因數(shu)均(jun)明顯低于(yu)基礎脂(zhi)(zhi)，且以添(tian)(tian)加(jia)(jia)油(you)(you)酸改性(xing)(xing)白(bai)云母潤滑脂(zhi)(zhi)的整體減(jian)摩(mo)性(xing)(xing)能最好，說(shuo)明油(you)(you)酸改性(xing)(xing)白(bai)云母添(tian)(tian)加(jia)(jia)劑(ji)具有較好的減(jian)摩(mo)性(xing)(xing)能。由圖(tu)8(b)可看出，隨著試(shi)(shi)驗(yan)(yan)載(zai)荷的增加(jia)(jia)，各種潤滑脂(zhi)(zhi)非載(zai)流(liu)摩(mo)擦磨(mo)(mo)損(sun)試(shi)(shi)驗(yan)(yan)中(zhong)摩(mo)擦表(biao)面(mian)的磨(mo)(mo)痕(hen)寬(kuan)度(du)均(jun)不(bu)斷增大。對于(yu)添(tian)(tian)加(jia)(jia)油(you)(you)酸改性(xing)(xing)前后高嶺土潤滑脂(zhi)(zhi)，在中(zhong)、低載(zai)荷下(xia)(xia)，摩(mo)擦表(biao)面(mian)的磨(mo)(mo)痕(hen)寬(kuan)度(du)整體較小(xiao)且比(bi)較接近(jin);但(dan)在高載(zai)荷下(xia)(xia)，添(tian)(tian)加(jia)(jia)改性(xing)(xing)高嶺土潤滑脂(zhi)(zhi)試(shi)(shi)驗(yan)(yan)中(zhong)摩(mo)擦表(biao)面(mian)的磨(mo)(mo)痕(hen)寬(kuan)度(du)較添(tian)(tian)加(jia)(jia)高嶺土潤滑脂(zhi)(zhi)試(shi)(shi)驗(yan)(yan)摩(mo)擦表(biao)面(mian)的磨(mo)(mo)痕(hen)寬(kuan)度(du)小(xiao)，說(shuo)明油(you)(you)酸改性(xing)(xing)高嶺土添(tian)(tian)加(jia)(jia)劑(ji)的抗磨(mo)(mo)性(xing)(xing)能更好。

　　2.4 載流摩擦磨損試驗

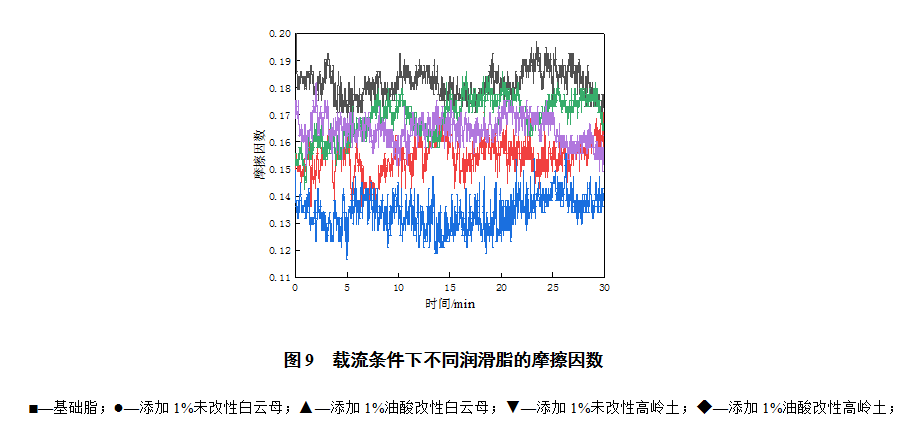

　　載流(liu)條件下，添(tian)加質量分數1%硅酸鹽添(tian)加劑(ji)潤(run)(run)滑脂的(de)(de)摩擦因數隨時間變化曲線(xian)如圖9所示。由圖9可看出(chu)：載流(liu)條件下，添(tian)加4種不同(tong)添(tian)加劑(ji)潤(run)(run)滑脂的(de)(de)摩擦因數比(bi)基礎脂均有不同(tong)幅度的(de)(de)減小，其中(zhong)添(tian)加油(you)(you)酸改性白云(yun)母潤(run)(run)滑脂的(de)(de)摩擦因數最小，說明載流(liu)條件下油(you)(you)酸改性白云(yun)母的(de)(de)減摩性能最佳。

　　表(biao)(biao)(biao)3為載(zai)流(liu)條件下(xia)不同(tong)潤滑脂的(de)(de)(de)接(jie)(jie)觸(chu)(chu)電(dian)阻和摩(mo)(mo)擦表(biao)(biao)(biao)面(mian)磨痕(hen)寬(kuan)度。由表(biao)(biao)(biao)3可(ke)知：在載(zai)流(liu)條件下(xia)的(de)(de)(de)摩(mo)(mo)擦過程中，1%OA-KA脂的(de)(de)(de)平(ping)(ping)均接(jie)(jie)觸(chu)(chu)電(dian)阻最(zui)(zui)大，且摩(mo)(mo)擦表(biao)(biao)(biao)面(mian)磨痕(hen)寬(kuan)度最(zui)(zui)小，表(biao)(biao)(biao)明油(you)酸改性高(gao)(gao)嶺土添加劑具有更優異的(de)(de)(de)絕緣和抗磨性能。載(zai)流(liu)摩(mo)(mo)擦試(shi)驗機理(li)分析可(ke)知：在摩(mo)(mo)擦力作用下(xia)，硅(gui)(gui)酸鹽(yan)(yan)微(wei)粉添加劑被(bei)填充于(yu)摩(mo)(mo)擦表(biao)(biao)(biao)面(mian)溝(gou)壑，形(xing)成潤滑保護修復(fu)膜，避免(mian)摩(mo)(mo)擦副直接(jie)(jie)接(jie)(jie)觸(chu)(chu)，減輕磨損程度[20];同(tong)時，摩(mo)(mo)擦接(jie)(jie)觸(chu)(chu)區域在高(gao)(gao)速摩(mo)(mo)擦及電(dian)流(liu)波(bo)動下(xia)始終工作于(yu)高(gao)(gao)溫(wen)、高(gao)(gao)壓和電(dian)弧(hu)侵蝕工況，硅(gui)(gui)酸鹽(yan)(yan)微(wei)粉的(de)(de)(de)加入提高(gao)(gao)了(le)潤滑脂的(de)(de)(de)絕緣性能，使(shi)摩(mo)(mo)擦表(biao)(biao)(biao)面(mian)承(cheng)受電(dian)弧(hu)侵蝕的(de)(de)(de)能力相應提升，因而(er)摩(mo)(mo)擦表(biao)(biao)(biao)面(mian)更為平(ping)(ping)整。

　　表3 載流條件下不同潤滑脂的接觸電阻和摩擦表面磨痕寬度

　　2.5 磨損表面分析

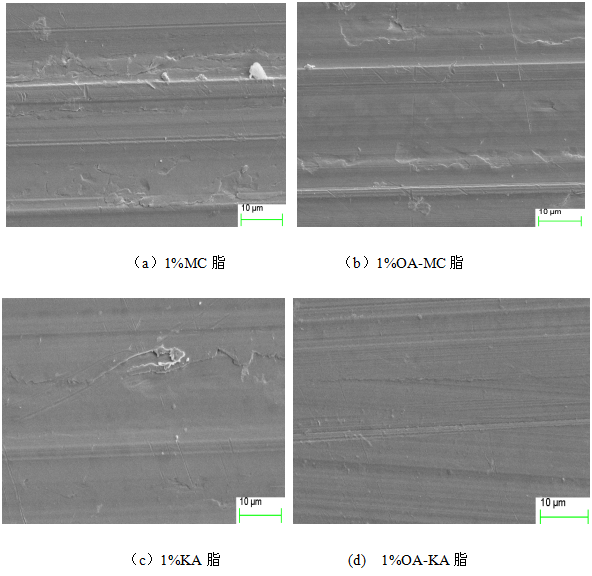

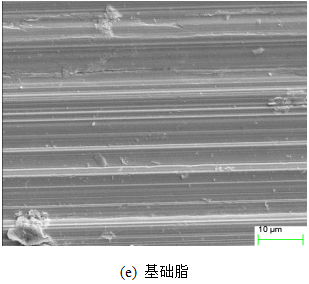

　　圖(tu)(tu)10為載(zai)(zai)(zai)流(liu)條(tiao)件下(xia)涂抹1%MC脂(zhi)(zhi)(zhi)(zhi)、1%OA-MC脂(zhi)(zhi)(zhi)(zhi)、1%KA脂(zhi)(zhi)(zhi)(zhi)、1%OA-KA脂(zhi)(zhi)(zhi)(zhi)、基礎(chu)脂(zhi)(zhi)(zhi)(zhi)的(de)銅基摩(mo)(mo)(mo)擦(ca)(ca)副表(biao)(biao)面(mian)(mian)形(xing)貌圖(tu)(tu)。由圖(tu)(tu)10可看(kan)出，載(zai)(zai)(zai)流(liu)條(tiao)件下(xia)基礎(chu)脂(zhi)(zhi)(zhi)(zhi)潤(run)滑(hua)的(de)摩(mo)(mo)(mo)擦(ca)(ca)表(biao)(biao)面(mian)(mian)最為粗糙，不僅產生大(da)量寬且(qie)深(shen)的(de)溝壑(he)和疲勞剝落，還有較多(duo)熔融后冷凝的(de)金屬(shu)磨(mo)屑(xie)顆粒。這可能是由于摩(mo)(mo)(mo)擦(ca)(ca)副接觸不充分(fen)且(qie)基礎(chu)脂(zhi)(zhi)(zhi)(zhi)絕緣性差，在載(zai)(zai)(zai)流(liu)高溫摩(mo)(mo)(mo)擦(ca)(ca)條(tiao)件下(xia)電(dian)極電(dian)壓(ya)瞬間增(zeng)大(da)，對摩(mo)(mo)(mo)擦(ca)(ca)表(biao)(biao)面(mian)(mian)造成“電(dian)弧侵(qin)蝕(shi)(shi)”，因而潤(run)滑(hua)效(xiao)果大(da)幅(fu)降(jiang)低[21]。1%MC脂(zhi)(zhi)(zhi)(zhi)潤(run)滑(hua)的(de)摩(mo)(mo)(mo)擦(ca)(ca)表(biao)(biao)面(mian)(mian)仍然存在少許電(dian)弧侵(qin)蝕(shi)(shi)的(de)熔融顆粒和溝壑(he)，不過溝壑(he)較窄且(qie)淺，同時(shi)在劃痕中(zhong)發(fa)現有部分(fen)粉體修(xiu)復填充，說(shuo)明MC形(xing)成了相對穩(wen)定的(de)潤(run)滑(hua)保護膜;1%OA-MC脂(zhi)(zhi)(zhi)(zhi)潤(run)滑(hua)摩(mo)(mo)(mo)擦(ca)(ca)表(biao)(biao)面(mian)(mian)的(de)電(dian)弧侵(qin)蝕(shi)(shi)得到明顯改善(shan)，磨(mo)損進一步減(jian)輕。相比添加白云(yun)母的(de)潤(run)滑(hua)脂(zhi)(zhi)(zhi)(zhi)而言，1%KA脂(zhi)(zhi)(zhi)(zhi)潤(run)滑(hua)的(de)摩(mo)(mo)(mo)擦(ca)(ca)表(biao)(biao)面(mian)(mian)更為平整，磨(mo)損溝壑(he)不明顯，且(qie)被更多(duo)的(de)暗色修(xiu)復層覆蓋，電(dian)弧侵(qin)蝕(shi)(shi)也顯著(zhu)減(jian)弱(ruo);而1%OA-KA脂(zhi)(zhi)(zhi)(zhi)潤(run)滑(hua)的(de)摩(mo)(mo)(mo)擦(ca)(ca)表(biao)(biao)面(mian)(mian)最為平整，電(dian)弧侵(qin)蝕(shi)(shi)最弱(ruo)，說(shuo)明油(you)酸改性高嶺土的(de)抗磨(mo)性能最好，且(qie)形(xing)成的(de)修(xiu)復層最完整。

　　圖10 載流條件下磨損表面形貌圖

　　3 結 論

　　將(jiang)油(you)(you)酸(suan)改性(xing)(xing)前后的(de)(de)白云(yun)母(mu)或高(gao)嶺(ling)(ling)土微粉加入PTFE基礎脂(zhi)后，均能(neng)(neng)改善潤滑脂(zhi)的(de)(de)減(jian)摩(mo)性(xing)(xing)能(neng)(neng)和(he)(he)抗磨(mo)(mo)性(xing)(xing)能(neng)(neng)。其中(zhong)，油(you)(you)酸(suan)改性(xing)(xing)白云(yun)母(mu)的(de)(de)減(jian)摩(mo)性(xing)(xing)能(neng)(neng)最優(you)，而油(you)(you)酸(suan)改性(xing)(xing)高(gao)嶺(ling)(ling)土的(de)(de)抗磨(mo)(mo)性(xing)(xing)能(neng)(neng)最佳(jia)。在(zai)載流條(tiao)件下，添加油(you)(you)酸(suan)改性(xing)(xing)高(gao)嶺(ling)(ling)土的(de)(de)潤滑脂(zhi)具(ju)有較好(hao)的(de)(de)減(jian)摩(mo)和(he)(he)抗磨(mo)(mo)性(xing)(xing)能(neng)(neng)，同時具(ju)有最大(da)的(de)(de)接觸(chu)電(dian)阻，表明油(you)(you)酸(suan)改性(xing)(xing)高(gao)嶺(ling)(ling)土添加劑的(de)(de)潤滑和(he)(he)絕(jue)緣綜合性(xing)(xing)能(neng)(neng)最優(you)。

　　參考文獻：

　　[1] 劉晴, 常秋英, 杜(du)永平, 等(deng). 羥(qian)基硅(gui)酸(suan)鹽作為自修復潤(run)滑添加劑的研究進展[J]. 硅(gui)酸(suan)鹽通(tong)報, 2011, 30(4): 840-844

　　[2] 杜鵬飛, 陳國需, 邵毅, 等. 層狀硅酸鹽礦物粉體作為潤滑(hua)添加(jia)劑的研究進展(zhan)[J]. 合成潤滑(hua)材料, 2016, 43(1): 16-20

　　[3] 胡亦超, 夏(xia)延秋. 硅酸(suan)鹽粉末作(zuo)為潤滑脂添加劑(ji)的摩擦磨(mo)損特(te)性及絕緣性能研究[J]. 材料保護, 2020, 53(4): 78-83

　　[4] 袁科(ke), 王(wang)成彪, 岳文, 等. 白云母(mu)礦物潤滑(hua)油添加劑的摩擦學性(xing)能(neng)研究[J]. 潤滑(hua)與(yu)密封(feng), 2008(8): 61-65

　　[5] 高傳(chuan)平, 王燕民, 潘志東. 納米(mi)高嶺土作為(wei)潤滑添加(jia)劑的減磨行為(wei)[J]. 硅(gui)酸鹽學(xue)報, 2014, 42(4): 506-511

　　[6] 鄭威, 張振(zhen)忠, 趙芳霞, 等. 蛇(she)紋石(shi)粉體的熱處理及其對(dui)基(ji)礎油摩擦學性(xing)能(neng)的影響[J]. 石(shi)油煉制與化工, 2013, 44(3): 71-74

　　[7] 杜鵬飛, 陳國需(xu), 宋世遠, 等(deng). 白云母微(wei)粉作為潤滑脂添加劑的摩擦學行為[J]. 硅酸(suan)鹽學報, 2016, 44(5): 748-753

　　[8] 顧傳錦(jin). 超(chao)細高(gao)嶺土(tu)增強PTFE復合材料的(de)制備與性能研究(jiu)[D]. 南(nan)京(jing): 南(nan)京(jing)航(hang)空航(hang)天大學, 2007

　　[9] 夏(xia)延秋, 陳川. 蛇紋石(shi)/納(na)米軟金屬在復(fu)合鋰(li)基潤(run)滑(hua)脂(zhi)中(zhong)的(de)摩(mo)擦學(xue)性能(neng)研究(jiu)[J]. 石(shi)油煉制與化工(gong), 2020, 51(5): 55-59

　　[10] CAO Zhengfeng, XIA Yanqiu, XI Xiang. Nano-montmorillonite-doped lubricating grease exhibiting excellent insulating and tribological properties[J]. Friction, 2017, 5(2): 219-230

　　[11] 余宗(zong)寶(bao), 吳(wu)雪蓮, 任(ren)麗宏, 等. 油酸包覆Fe3O4納米粒子的紅(hong)外光譜研(yan)究[J]. 兵器材料科(ke)學(xue)與工程(cheng), 2008(5): 69-71

　　[12] Sartoratto P P C, Neto A V S, Lima E C D, et al. Preparation and electrical properties of oil-based magnetic fluids[J]. Journal of Applied Physics, 2005, 97(10):1-3

　　[13] 楊(yang)浪, 賈菲(fei)菲(fei), 宋少先. 不同(tong)處理方(fang)法對白云母離子交換能的影響[J]. 金屬(shu)礦山(shan), 2016(7): 132-135

　　[14] 陳芳, 朱曉(xiao)東(dong), 徐立, 等. 有機白(bai)云母的制備與(yu)表征[J]. 成都大學學報(自然科版), 2018, 37(3): 316-318
